RAC 30V3
RAC 30V3的使用频带宽度为27.5/30MHz,只能使用固定调制方式。
Ø与ODU 600或者ODU 300hp/ep配合工作时，能够提供的空中容量可达到150Mbps,75 x E1,100 x DS1或者1 x STM1/OC3。根据所设置的容量和调制方式的不同，频带宽度范围可以为7到28Mhz(ETSI)，或者5到30Mhz(ANSI)。
ØRAC 30V3具备FEC前向交叉纠错系统和自均衡系统。
Ø在欧标基础上（ETSI）只有RAC 30V3支持特殊PDH容量，比如5x,10x,20x,40x和52 x E1,同时RAC 30V3也支持标准PDH容量比如：16 x E1,64 x E1和75 x E1。
ØRAC30V3不支持E3帧结构。一旦客户需要传输E3数据，只能使用DAC 3 x E3/DS3M中E13模式，即将E3数据复用到N x E1的背板上去进行传输。

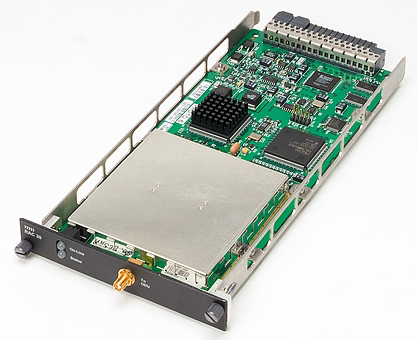

图:RAC 30V3
RAC 30V3前面板布局
图：RAC 30V3前面板布局
|
NO. |
项目/标签 |
描述 |
|
|
1 |
板卡紧固螺杆 |
手动可拧紧紧固和拉出螺杆 |
|
|
2 |
On-Line LED灯 |
LED灯提供如下告警信息： |
|
|
灯不亮 |
INU不在工作状态 RAC卡可以安全移除，用户业务没有被影响 RAC处于一个打包的环链路中。RAC处于无误码运行状态，但是在数据包展开前等待无误码时钟货日期时钟时超时。 |
||
|
绿灯亮 |
RAC处于工作状态，正在发送或者接收。 移除RAC会影响业务 |
||
|
红灯亮 |
未从ODU获取到接收信号 |
||
|
Status LED灯 |
LED灯提供如下告警信息： |
||
|
灯不亮 |
INU断电 |
||
|
绿灯亮 |
正常运行 |
||
|
橙灯闪亮 |
配置不支持或者软硬件不兼容 |
||
|
红灯亮 |
RAC或ODU严重告警 |
||
|
3 |
ODU连接器 |
SMA公头 |
ODU接入口 |
